    一文解讀二極管限幅電路和鉗位電路

    電子設計 ? 2020-12-29 11:59 ? 次閱讀

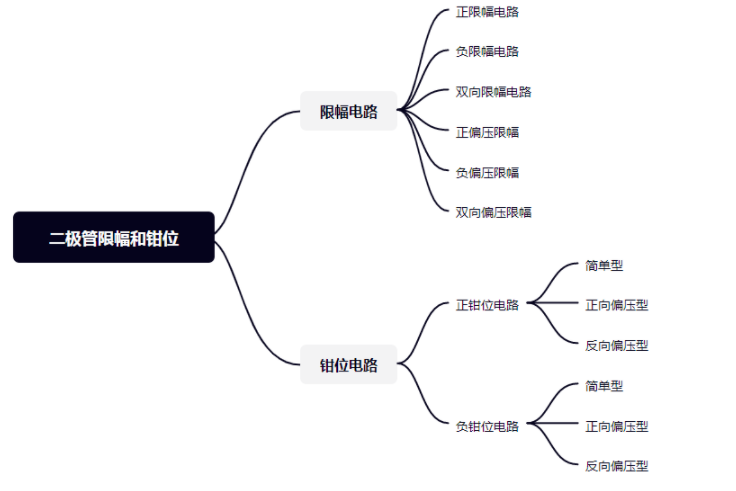

    二極管最重要的特性是單向導電性,利用這一特性可以設計很多好玩實用的電路,本文主要講述限幅電路和鉗位電路。


    正限幅電路

    正半周時且Vin的電壓大于等于0.7V時,二極管導通,Vout會被鉗位在0.7V;在負半周和Vin電壓小于0.7V時,二極管是截止狀態,所以Vout=Vin,即Vout波形跟隨Vin波形。


    負限幅電路

    在正半周時,二極管截止,Vout=Vin,即波形跟隨;在負半周Vin電壓小于等于-0.7V時,二極管會導通,Vout電壓會被鉗位在-0.7V。



    雙向限幅電路

    雙向限幅是結合了上面兩個電路,用了兩個二極管。正半周,通過D1將超出的部分鉗位在0.7V,負半周通過D2將超出的部分鉗位在-0.7V。


    正偏壓限幅

    為了產生不同的限幅電壓,有時候會在電路中加入偏置電壓Vbias,當Vin的電壓大于等于Vbias+0.7V時,二極管導通,Vout被鉗位。


    負偏壓限幅

    負偏壓是一樣的道理,Vin電壓小于等于-0.7-Vbias時,二極管導通,Vout被鉗位。


    雙向偏壓限幅

    雙向偏壓限幅是兩個二極管加兩個偏置電壓,正半周大于等于4.7V時,D1導通,超出部分被鉗位在4.7V;負半周小于等于-6.7V時,D2導通,超出部分被鉗位在-6.7V。

    上面幾種都是不含有電容的電路,主要是用來限幅。

    下面幾種是含有電容的二極管鉗位電路,以下分析不考慮二極管的導通壓降(即二極管正向導通相當于一根導線,反向截止斷路),RC時間常數足夠大,保證輸出波形不失真。

    簡單型正鉗位電路

    電路原理:

    輸入Vin在負半周時(Vin上負下正),二極管導通,電流如紅色箭頭所示,電容充電至+V(左負右正),Vout=0V;

    輸入Vin在正半周時(Vin上正下負),二極管截止,電流如藍色箭頭所示,Vout電壓等于電容電壓加上正半周電壓,所以Vout=2V;


    偏壓型正鉗位電路

    偏壓型鉗位電路和限幅電路很類似,在電路中加入偏置電壓來提高或者降低鉗位值。

    Figurea為正向偏壓型,所加的偏壓與二極管導通方向一致時,波形向上,即鉗位值會提高V1。

    Figureb為反向偏壓型,所加的偏壓與二極管導通方向相反時,波形向下,即鉗位值會降低V1。



    簡單型負鉗位電路

    電路原理:

    輸入Vin在正半周時(Vin上正下負),二極管導通,電流如紅色箭頭所示,電容兩端壓差充電至+V(左正右負),Vout=0V;

    輸入Vin在負半周時(Vin上負下正),二極管截止,電流如紅色箭頭所示,Vout電壓等于負的(電容電壓+負半周電壓),即Vout=-2V;


    偏壓型負鉗位電路

    偏壓型負鉗位同偏壓型正鉗位類似,在電路中加入偏置電壓來提高或者降低鉗位值。

    FigureC為反向偏壓型,所加的偏壓與二極管導通方向相反時,波形向上,即鉗位值會提高V1。

    FigureD為正向偏壓型,所加的偏壓與二極管導通方向相同時,波形向下,即鉗位值會降低V1。


    常見的雙向二極管鉗位電路

    在一些ADC檢測電路中會用兩個二極管進行鉗位保護,原理很簡單,0.7V為D1和D2的導通壓降,Vin進來的電壓大于等于Vmax時,D1導通,Vout會被鉗位在Vmax;Vin小于等于Vmin時,Vout被鉗位在Vmin,一般D2的正極接地。
